型 號 :
?CX2951C保護功能 :
OVP/UVP/UVLO/OCP/FOCP/TSD內置MOS Rds(on) :
20W/25W單C快充支持協議 :
PD2.0、PD3.0、PPS、 QC2.0/3.0、Divider 3（蘋果專用協議）、BC1.2 DCP、AFC、FCP和SCP協議。典型應用 :
5V3A，9V2.22A，12V1.67A 5V3A，9V2.77A，3.3V-5.9V 3A，3.3V-11V 2.75A封 裝 :
3x3 DFN-9LCX2951C，小體積、高性能20W/25W快充電源協議芯片推薦，CX2951C，這是誠芯微科技近期推出了的一款集成MOSFET負載開關和電流采樣電阻的超高集成度PD協議芯片。CX2951C主推20W/25W快充電源市場，CX2951C支持市面多種快充協議，滿足90%電子設備的充電需求，支持PD2.0、PD3.0、PPS、 QC2.0/3.0、Divider 3（蘋果專用協議）、BC1.2 DCP、AFC、FCP和SCP協議。是一款市面不可多得的高集成度、高性價比USB-PD協議解決方案。

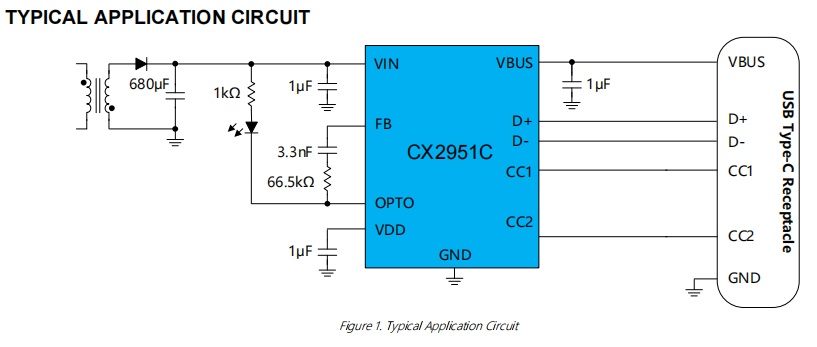

CX2951C集成了超低Rdson的N-MOS和電流采樣電路，外圍精簡，僅需5顆阻容器件，其簡潔的外圍電路有效地節省了電路板空間與BOM成本。

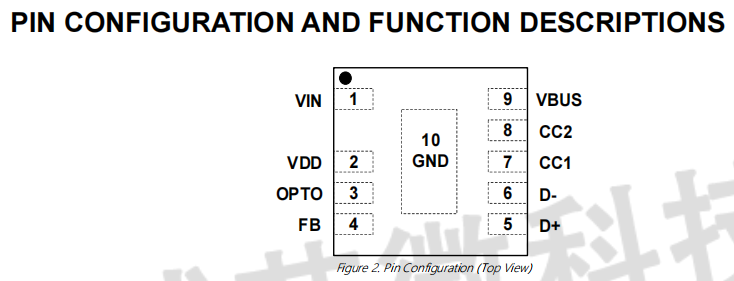

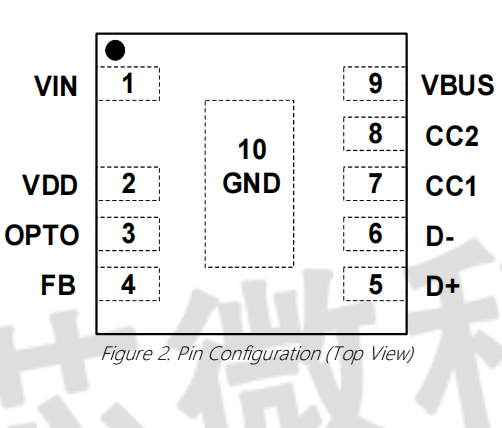

CX2951C采用3mmx3mm DFN-9L封裝，較于同類型產品，CX2951C體積縮小了50%以上。
CX2951C_001TC：20W PD。支持：5V3A，9V2.22A，12V1.67A。一共包含3個FPDO。支持多種私有協議。
CX2951C_002TC：25W PD。支持：5V3A，9V2.77A，3.3V-5.9V 3A，3.3V-11V 2.75A；共包含2個FPDO和2個APDO。支持多種私有協議。同時還支持定制特殊PDO。
CX2951C的特點：
集成15mΩ N-MOSFET
支持USB Type-C 1.4 和USB PD3.0規范
支持5V, 9V和12V FPDO
支持5V Prog 和 9V Prog APDO
支持BC1.2 DCP、5V 2.4A和 HVDCP 快充協議，包括QC2.0/3.0 Class A，AFC，F(xiàn)CP、SCP等
低工作電流
集成VIN OVP, VIN UVP,VIN UVLO, OCP, SCP 和 OTP 保護
CX2951C支持控制光耦的環路調節，用于AC-DC電源轉換場合；也支持直接FB環路調節，用于DC-DC電源轉換場合，如車充應用。
