在這瞬息萬變的智能化電子時代，小體積、高效率、高集成電源方案越來越受用戶青睞了，將充電協議集成到DC-DC降壓轉換器芯片中，不僅簡化了PCBA板上的元件布局，減少電路復雜度，縮短方案開發周期、提高生產效率、而且更進一步優化了產品成本。通過集成充電協議，DC-DC降壓轉換器芯片可以更好地與充電器、車充和智能插排等設備進行通信，實現智能化控制和管理。高效提升了充電效率、給予了用戶更好的充電體驗。

  誠芯微推出了多款內置協議的DC-DC降壓芯片，以滿足不同應用場景的需求。在這里給大家推薦一款雙C口DC-DC集成快充PD方案——CX8831CQ

  CX8831CQ是一顆集成多種快充協議的降壓SoC芯片，采用QFN4*4-16L封裝，芯片內部集成高效同步降壓轉換器 。

  CX8831CQ支持USB Type-C 和 PD3.1 協議，高通 QC2.0/3.0/3.0+協議，華為 FCP/SCP/HVSCP 協議，VOOC 協議，聯發科 PE2.0 協議，三星 AFC 協議，以及USB BC1.2 DCP 協議以及 Apple2.4A充電規范，支持CC雙口輸出，帶CHIP-LINK互聯，可以實現雙路C口的PD3.1同時獨立快充（實現多口同插降功率）?？蔀檐囕d充電器提供完整的雙口高功率電源快充解決方案 。

  CX8831CQ：雙C口45W USB PD集成多協議DC-DC降壓方案

  CX8831CQ支持最大36V的電壓輸入，支持5V、9V、12V、15V、20V五個檔位電壓輸出，CX8831CQ采用 COT 控制模式，內置電流采樣電路和紋波補償電路。內置雙 N 型低阻抗功率開關管。只需兩個電感、兩顆SOC即可實現多口同插降功率的快充方案，可有效減小整體方案的尺寸，降低 BOM成本。

  CX8831CQ帶有線纜補償功能，隨著輸出電流增大相應的提高輸出電壓，來補償因線纜阻抗引起的電壓下降。

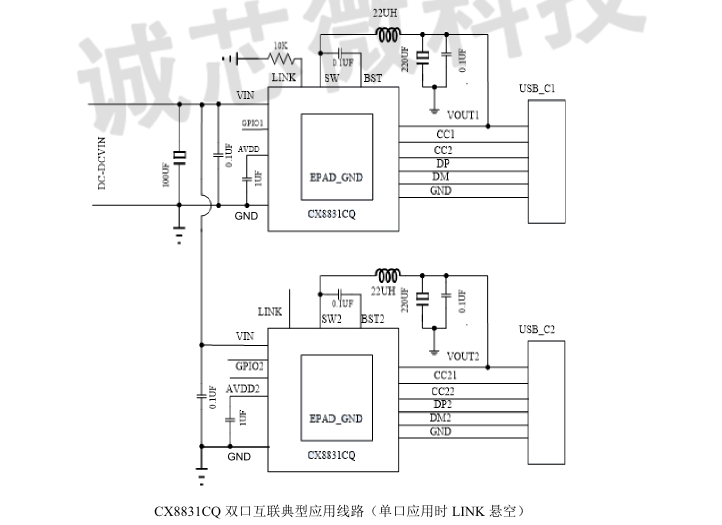

  CX8831CQ通過兩顆芯片互聯（CHIP-LINK），可以實現兩個 USB-C 口單獨高功率工作，同時工作時降到低功率輸出。

  CX8831CQ能自適應輸入電壓，依據輸入電壓自動調節輸出功率。

  CX8831CQ的輸出具有 CV/CC 特性，當輸出電流小于設定值，輸出 CV 模式，輸出電壓恒定；當輸出電流大于設定值，輸出 CC 模式，輸出電壓降低。

  當其中一個 USB-C 口工作在 5V/200mA（1W）以內，另一個 USB-C 口可實現高功率輸出。

  CX8831CQ支持二次燒錄，可實現在線升級。

  特點：

  同步開關降壓轉換器

  內置29m?/27m? 功率開關管

  輸入工作電壓范圍6-36V

  轉換效率高達97%

  支持CV/CC模式

  支持軟啟動、滿載啟動

  支持線損補償功能

  支持最高 180mΩ內阻線纜通信

  支持在線升級

  具備多重安全保護

  過壓/欠壓保護

  過流保護、短路保護

  過溫降功率以及二次過溫保護

  ESD 特性±4KV

  CX8831CQ支持CHIP-LINK 動態功率分配

  支持蘋果設備4 檔功率自動分配

  CX8831CQ支持雙口輕載工作模式

  支持USB Power Delivery（PD）3.1

  FPDO可配置：5V/9V/12V/15V/20V

  OUT MAX: 45W

  APDO 可配置：5V/9V/15V/20V Prog

  支持多種快充協議

  Quick Charge 2.0/3.0/3.0+

  小米 CHARGE TURBO 27W協議

  華為FCP/HVSCP 協議（支持華為優先）

  三星AFC 5V/9V/12V協議

  OPPO VOOC 協議、MTK PE2.0 協議

  應用：

  多端口快速充電器

  USB 充電設備

  戶外儲能設備
